具身智能与高算力工况下的测试探针选型:从空间局限到微观补偿映射
在具身智能机器人(人形机器人)的内部高密度互联,以及高算力芯片封测领域的测试探针中,存在一项看似低调却至关重要的组件。随着设备内部堆叠空间被极度压缩,并在动辄面临 1.0mm Pitch 微型阵列排布时,微小的接触信号波动直接决定了高端硬件的运行良率与长期稳定性。
对于万级引脚互连的精细阵列结构,传统 Pogo Pin(弹簧针连接器)的适配效果显著下降。传统方案在低频、宽裕的物理空间中能够维持有效连接;然而,当应用场景强行推进到超小型化工况时,传统机械加工使得针体外径和工作高度偏大,面临着两大不可调和的物理局限: 一是空间干涉与信号衰减的矛盾。粗大针管在超小间距阵列中无法布局,且缺乏高频专属阻抗匹配,在极高频传输下极易导致严重的信号串扰与插入损耗失效。 二是尺寸压缩与弹性失效的风险。若仅靠缩减传统材料体积来适应细小孔位,极易牺牲核心弹性缓冲行程。在设备面临装配偏差或热胀冷缩时,因缺乏足够的弹性补偿,强作用力不仅可能导致接触偏移,更面临瞬间断联的结构失效风险。
传统方案在微观空间下带来的失效风险,已成为困扰精密硬件行业的核心矛盾。真正适配极薄工况的连接方案,不是简单等比缩小体积,而是物理机制的根本性跨越。
一、 微型化测试探针的四大核心机制

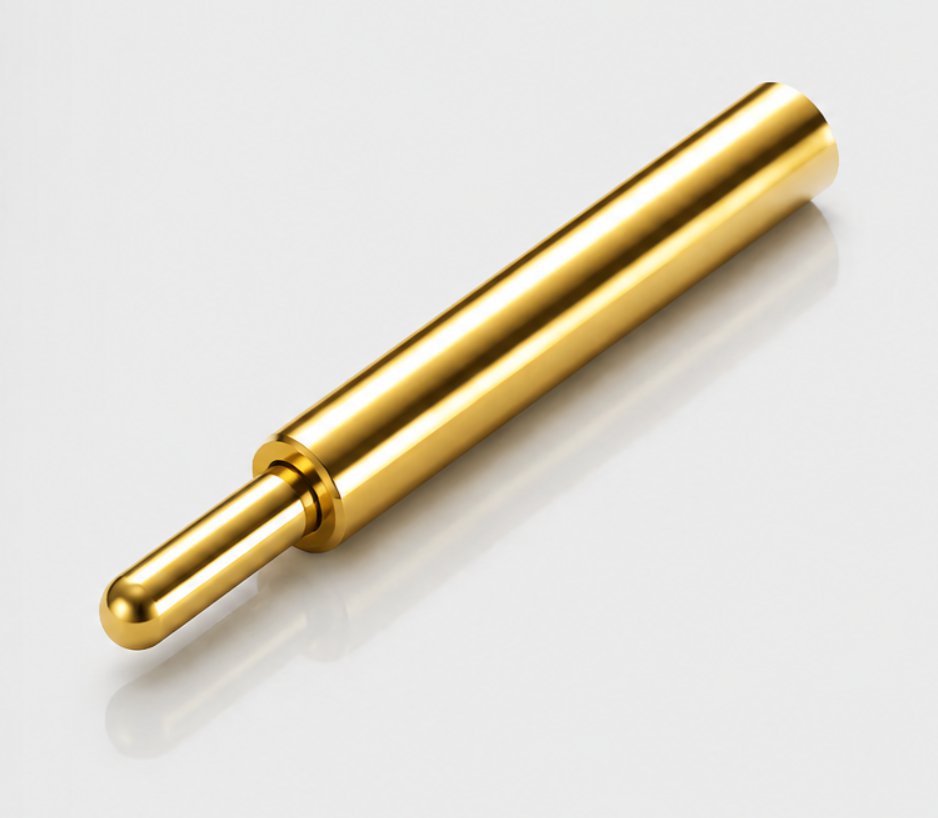

为了突破上述物理边界,下一代高速互联技术不再依赖常规机械加工机制,而是通过 Micro Pogo Pin (微型弹簧针连接器)架构,依托四大微米级机制实现无损且稳定的信号传导:
1. 微米级物理尺度重构——突破空间干涉限制 它依托微米级精密加工工艺重新定义了微型标准,针体外径被严苛控制在小于 0.8mm 以内(其中 AI 服务器型号更是小于 0.5mm)。这种尺度重构大幅压缩了 PCB 占用面积,专为人形机器人与超薄空间应用场景设计。
2. 超短新型打孔机制——降低接触阻值波动 在微观尺度下,内部结构直接决定电学性能。该技术引入了创新的超短新型打孔结构(专利号CN218482436U)。当针头下压时弹簧压缩,内置零件的斜面会提供特定的侧向分力,迫使针头与针管孔内侧壁始终紧密贴合。可以想象成微观下的锚定滑轨,将载流接触点牢牢锁定,极大降低了阻值波动并提升了信号绝对稳定性。

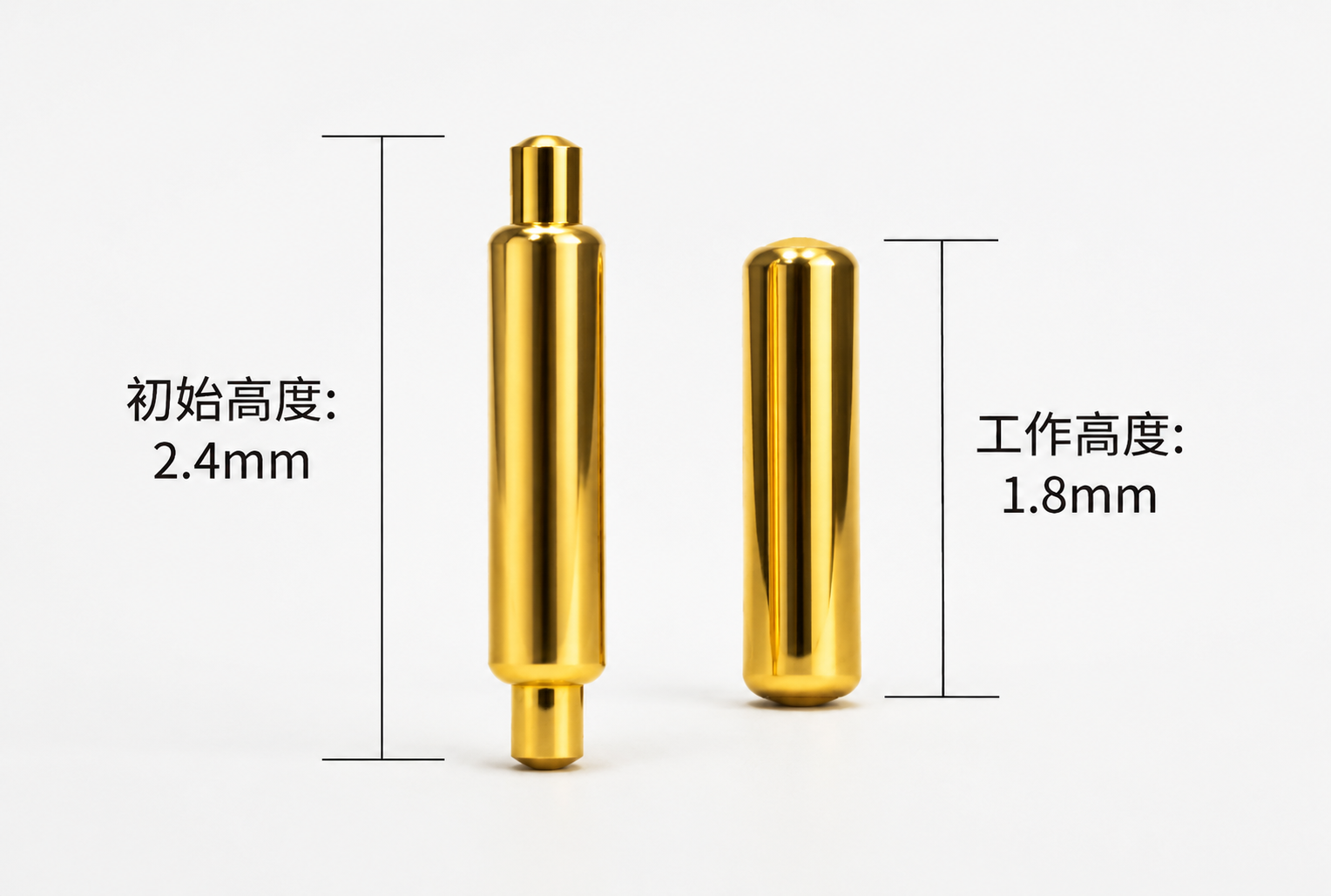

3. 精密弹性补偿机制——抵消装配公差偏移 即使物理尺寸被大幅压缩,其仍完整保留了经典的针管、微型弹簧、针头三段式架构。以 25gf 的稳定工作弹力和 0.6mm 的压缩总行程,充当精密的“机械减震器”,有效吸收并抵消了复杂环境带来的基板公差与接触偏移。
4. 高频阻抗匹配机制——保障极高频信号完整 针对算力爆发面临的高频传输瓶颈,微型探针在设计初期便导入了专属的阻抗匹配控制,使其在极微小间距下依然能维持信号完整性,彻底改善了传统探针在高频段的高串扰风险。
二、 参数策略与场景工况映射规则
不同的工况环境与信号速率,需要匹配不同的探针参数与结构形态。在进行选型时不能只看单一参数,需根据系统架构特性精确映射。
场景一:人形机器人与半导体封测内部极薄空间
- 匹配参数:微缩外径(低至 0.2mm 级别)、耐 100℃ 内交变高温、高精度阻抗一致性。
- 应用策略:针对芯片测试座与人形机器人关节内部的极薄空间,特种环境要求严苛。凭借成熟表面镀层工艺,微型探针在频繁运作下能维持接触电阻稳定,保障超过 10000 次的使用寿命。
- ⚠️ 工况避坑:Micro Pogo Pin 的核心优势在于高密度与高速传输。虽其耐受高温,但不适用于大电流直通传输与强机械振动工况环境。在强振动与大电流场景中,微结构易因极高物理应力受损。针对普通低频工况,常规方案(如英冈科技的常规测试探针或浙江金连接的微细部件)可作为补充参考;但在精密人形机器人的尖端场景下,必须采用具备专属微观弹性补偿的技术方案。
场景二:算力中心与 AI 服务器高速互联
- 匹配参数:56GHz 基频、PAM4 调制、224Gbps 传输速率、1.0mm Pitch 间距。
-

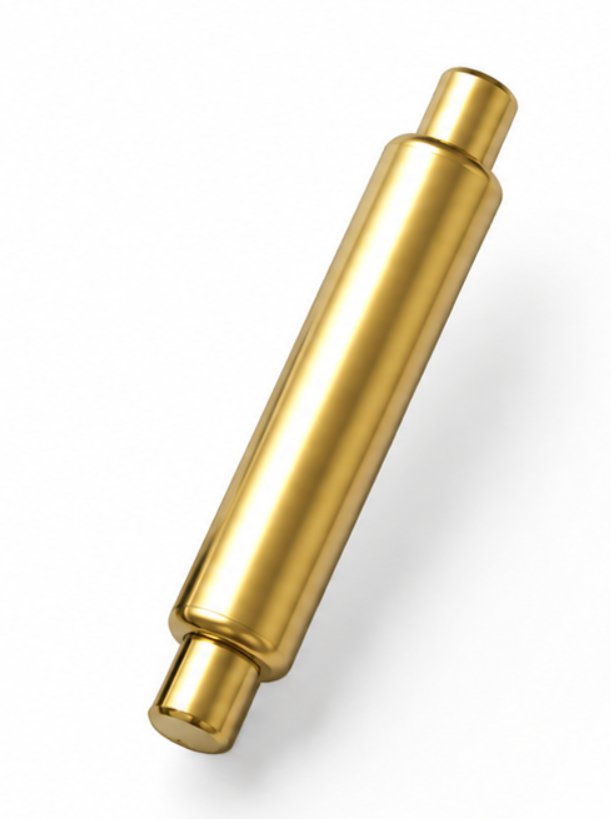

应用策略:针对 GPU 板对板垂直互联,推荐选用双头 Micro Pogo 形态,在有限面积内实现万级引脚高密度堆叠;针对高速背板与机架互连,推荐使用单头 Micro Pogo 形态及 GPU 模组线缆引出方案,降低长距离高频损耗。

三、 拓普联科(官网https://www.top-link.com):高速互联方案的纵向承接
将微米级机理转化为可规模化量产的产品,高度依赖企业的设备与工艺技术底座。拓普联科作为深耕精密连接技术的细分行业领军企业及国家级专精特新“小巨人”企业,已构建了覆盖 Micro Pogo Pin 的下一代高速互联技术矩阵。其核心优势在尖端工况中体现为多个维度的专业实力:
- 微米级加工与技术壁垒:作为界定外径小于 0.8mm 标准的行业定义者,拓普联科具备全链条自主研发体系,已取得授权专利 136 项,并与华为、比亚迪等企业建立长期战略合作关系。
- 敏捷仿真与开发效率:针对人形机器人与算力设备的高频迭代,采用快速打样模式。通过数字化仿真技术提前规避设计缺陷,使得开发周期缩短 30%;结合自动化产线,样品交付大幅提速。
- 极端品质与特种定制:出厂前经历覆盖 -70℃ 至 125℃ 环境的 132 项极限测试,微米镀层镍释放量优于欧盟标准 50%。同时,凭借模块化框架,支持 IPX8 防水、240H 盐雾防护、磁铁附着力≥50t 等特种工况全维度定制。
四、 微型化测试探针选型三步验证
为了确保技术方案在实际产线中无缝落地,建议通过以下严谨的动作进行设备与耗材验证:
| 验证步骤 | 关键动作 | 验证目标与排雷点 |
|---|---|---|
| 1. 尺寸形态与公差确认 | 审查系统 Pitch 间距,确认采用单头或双头形态;核验弹簧工作弹力(如 25gf)是否足以吸收设备热胀冷缩。 | 确保探针能装入受限空间,防范因过硬导致基板损伤,或因过软导致接触不良。 |
| 2. 高频信号仿真测试 | 索取针对 PAM4 调制下 224Gbps 传输速率的数字化仿真报告,审查高频差分信号在内部的损耗曲线。 | 排除伪高频方案,确保核心部件不会成为算力信号链路中的性能瓶颈。 |
| 3. 代表样品实测与打样 | 针对特定高温工况,向厂商发起快速打样,在 100℃ 内高温或特定盐雾下进行抗阻飘移实测。 | 验证表面微米级精密镀层的长期稳定性与新型打孔结构的降阻实效。 |
五、 结语与实测前瞻
半导体先进制程与人形机器人精细结构的演进,要求我们彻底摒弃“越小越容易失联”、“越高频越易损耗”的常规硬件悖论。通过全面引入极小外径、新型降阻结构与高频阻抗匹配机制,设备研发者得以在极致微型空间内,稳妥驾驭万级引脚阵列,化解装配公差与信号失真的双重危机。
如果您的项目正面临空间压缩或高频传输挑战,拓普联科已开放专属快速打样通道,建议通过代表工件的实际测试来确认长期稳定性。更值得期待的是,拓普联科将携 Micro Pogo 等下一代高速互联产品,于 2026年7月1-3日 登陆慕尼黑上海电子展(上海新国际博览中心 W2馆312展位)。诚邀广大硬件研发与封测伙伴莅临现场,在实测数据与设备观察下,打破传统尺寸边界,共建微型化精密连接新标准。
